锂离子电池隔膜材料研究进展之---间位芳纶
作为锂电池包的关键材料，隔膜在其中扮演着电子隔绝的作用。在技术发展领域，传统的聚烯烃隔膜已无法满足当前锂电池包的需求，高孔隙率、高热阻、高熔点、高强度、对电解液具有良好浸润性是今后锂电池包材料的发展方向。间位芳纶就是其中之一。
什么是间位芳纶？
PMIA 是一种芳香族聚酰胺，在其骨架上有元苯酰胺型支链，具有高达 400℃的热阻，由于其阻燃性能高，应用此材料的隔膜能提高电池的安全性能。此外，由于羰基基团的极性相对较高，使得隔膜在电解液中具有较高的润湿性，从而提高了隔膜的电化学性质。一般而言，PMIA 隔膜是通过非纺织的方法制造，如静电纺丝法，但是由于非纺织隔膜自身存在的问题，如孔径较大会导致自放电，从而影响电池的安全性能和电化学表现，在一定程度上限制了非纺织隔膜的应用，而相转化法由于其通用性和可控制性，使其具备商业化的前景。

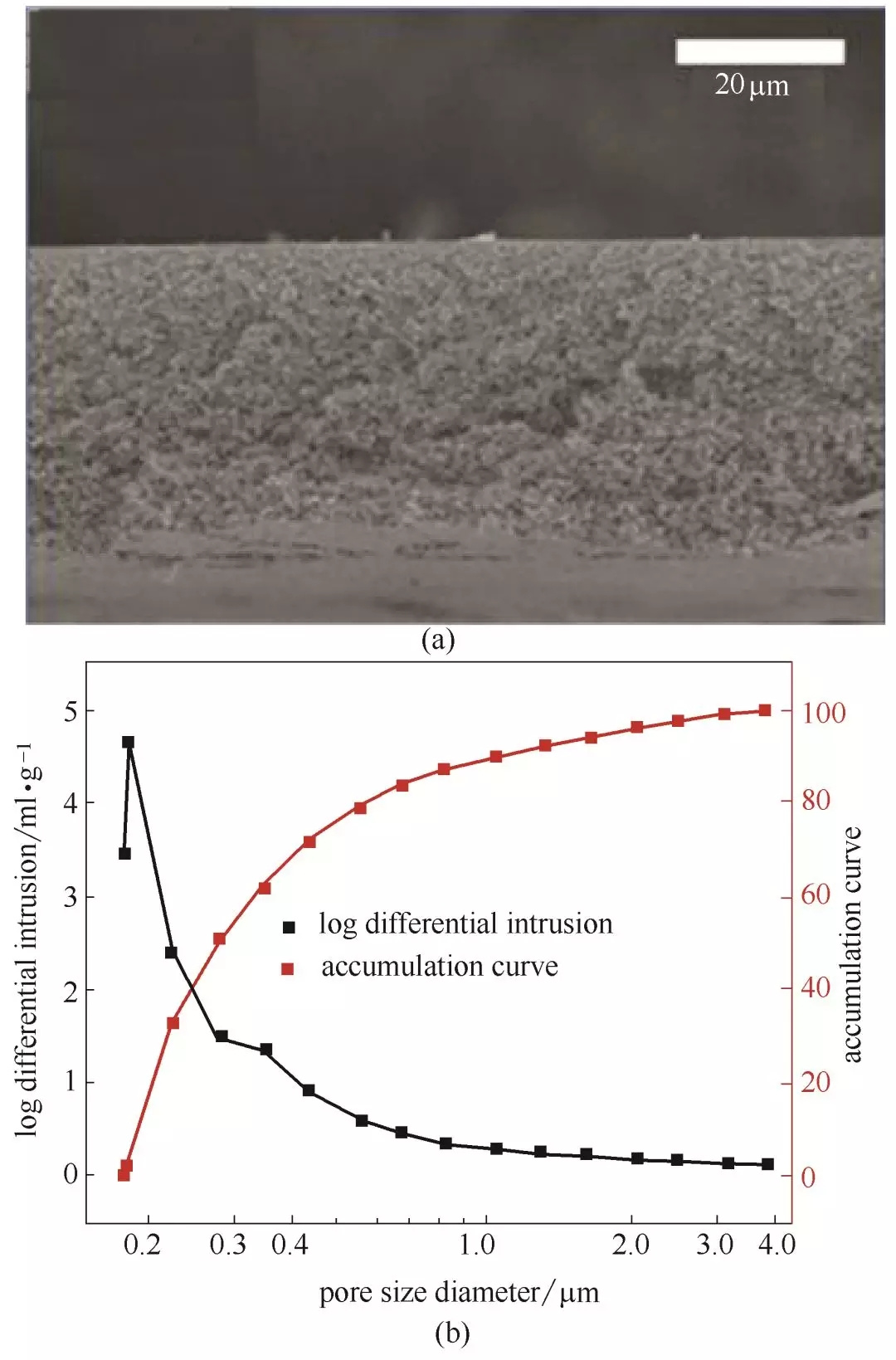

PMIA隔膜截面SEM图和孔径分布图
浙江大学朱宝库团队(2016)通过相转化法制造了海绵状的PMIA隔膜，如图，孔径分布集中，90%的孔径在微米以下，且拉伸强度较高达到了10.3Mpa。相转化法制造的PMIA隔膜具有优良的热稳定性，在温度上升至 400℃时仍没有明显质量损失，隔膜在 160℃下处理 1h没有收缩。同样由于强极性官能团使得PMIA隔膜接触角较小，仅有11.3°，且海绵状结构使得其吸液迅速，提高了隔膜的润湿性能，使得电池的活化时间减少，长循环的稳定性提高。另外由于海绵状结构的PMIA隔膜内部互相连通的多孔结构，使锂离子在其中传输通畅，因此相转化法制造的隔膜离子电导率高达1.51mS˙cm -1 。
蓝科途为电池安全保驾护航
高Ni电池的高能量密度优势对配套材料、加工设备工艺等提出了新需求：高热收缩稳定性、低水分含量、高保液率、高耐氧化性等。蓝科途公司在功能性锂电复合隔膜方向提供了新型芳纶涂覆、油性PVDF涂覆、改性陶瓷涂覆等切实可行的隔膜解决方案。
作为国产高端隔膜智造典范，蓝科途以技术创新为发展根本，建立了拥有自主知识产权的产品战略布局，推动新能源产业发展，助力加速新能源时代到来。公司自主研发生产的锂离子电池隔膜凭借质量稳定、性价比高等优点在锂离子电池、能量存储等领域得到广泛的应用。
为全球客户提供
高比强度、高耐温性、高孔低透、均一稳定
的多系列湿法锂电功能隔膜
蓝科途——新材料，新生活
文章部分摘自北极星储能网
图片来源于网络
如有作品内容、版权和其它问题，请与我们联系删除。
